GeoSwath-Plus 多波束测深和侧扫系统

GeoSwath Plus同时具备高效、精准的多波束测深功能和侧扫功能,经验证,系统的测量精度优于IHO有关水文测量的标准。系统采用相位测量技术,其扫宽高达12倍测量水深,在同测深等级的同类设备中,具有极高的测量效率。

功能用途

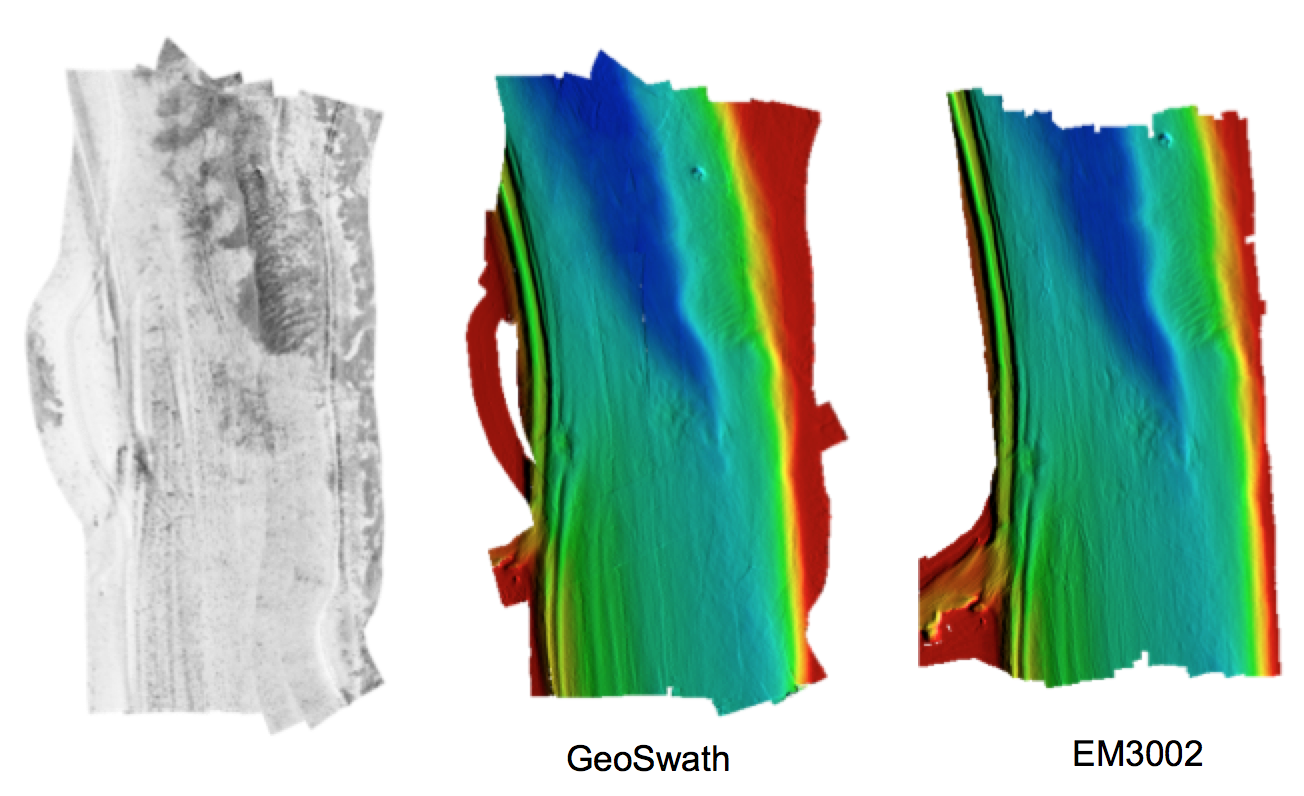

1. 海底测绘;

2. 水深测量;

3. 海底影像采集

产品特点

1. 超高测深分辨率;

2. IHO SP-44订制;

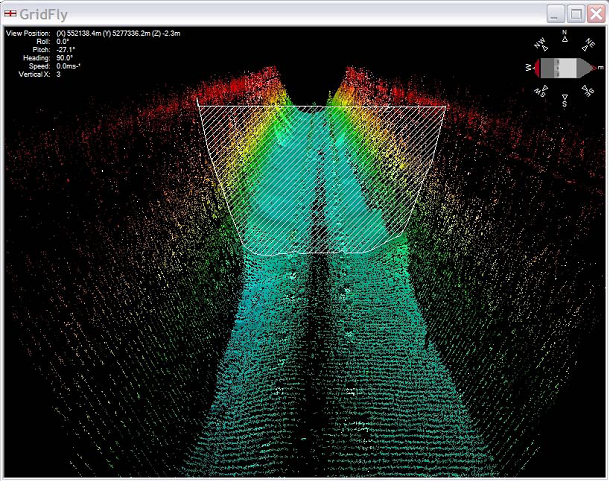

3. 同时显示地理参照侧扫信息;

4. 工作频率:125, 250, 500 kHz;

5. 扫宽最高可达12倍水深

6. 240°视角;

7. 双换能器设置及多种安装选项;

8. 完整的软件解决方案:数据采集、数据显示、数据处理;

9. 可与标准的传感器直连。

系统组成

GeoSwath Plus多波束系统由以下四部分组成:

1. 甲板处理单元;

2. 发射换能器;

3. 接收换能器;

4. 工作站。


技术参数

    换能器重量
(含外围设备)

44kg125kHz

20kg250kHz

16.8kg500kHz

换能器头尺寸

661×411×325mm125kHz

360×352×150mm250kHz

330×109×75mm500kHz

测深量程

200m125kHz

100m250kHz

50m500kHz

最大覆盖范围

12倍水深

最大幅宽

780m125kHz

390m250kHz

190m500kHz

双向波束宽度(横向)

0.85°(125kHz)

0.75°(250kHz

0.5°(500kHz

最大更新率

30Hz(取决于深度)

发射脉冲长度

128µs-896µs125kHz

64µs-448µs250kHz

32µs-224µs500kHz
